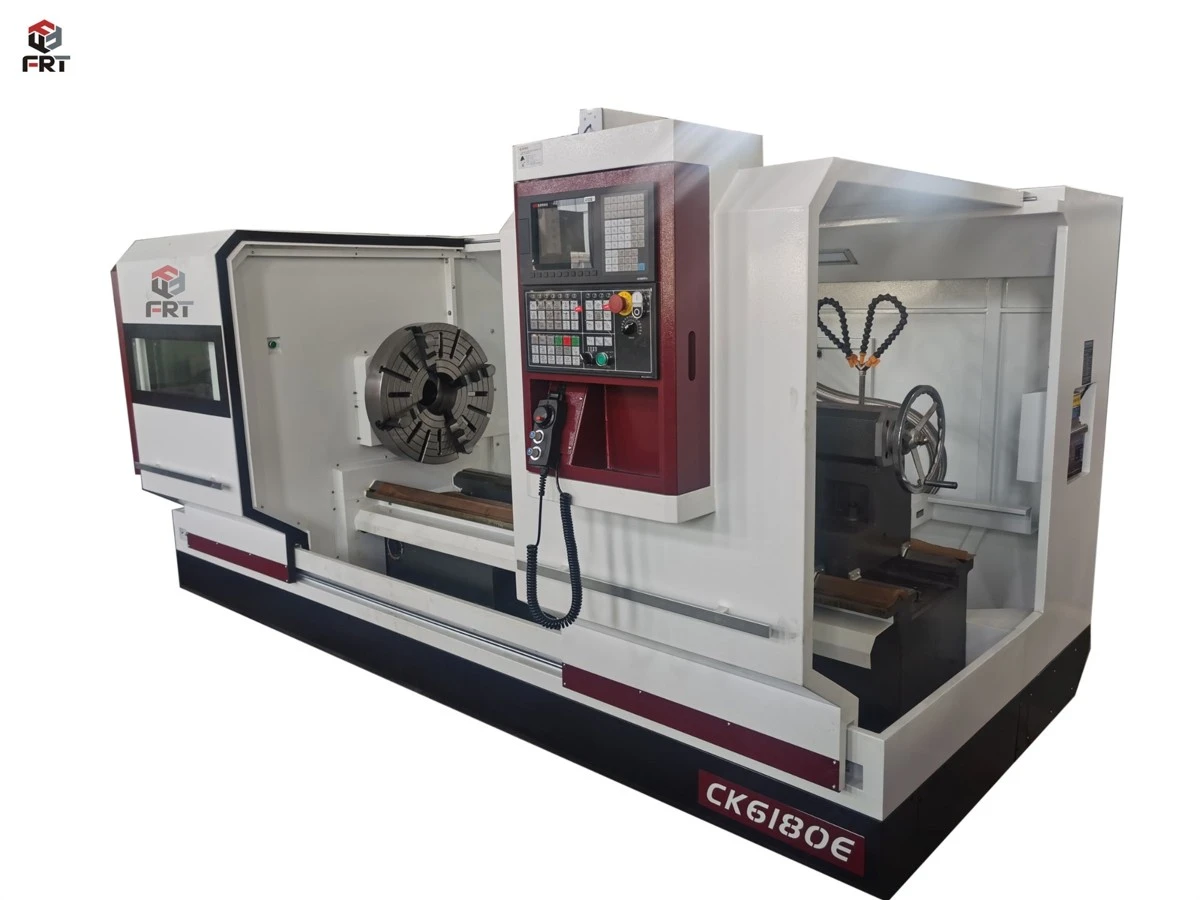

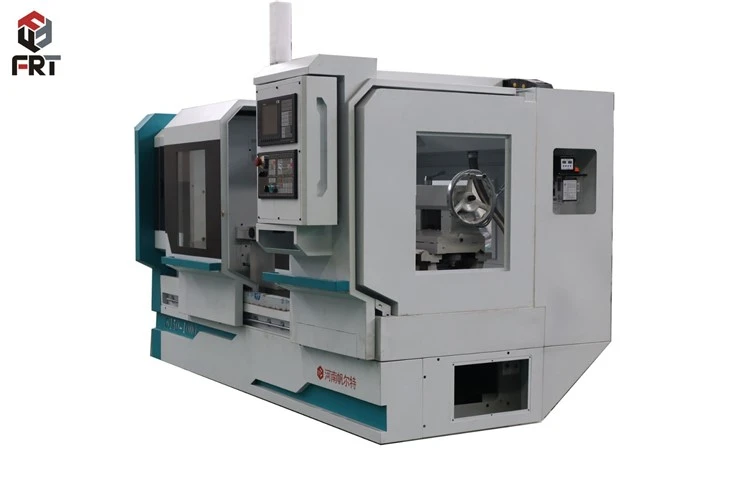

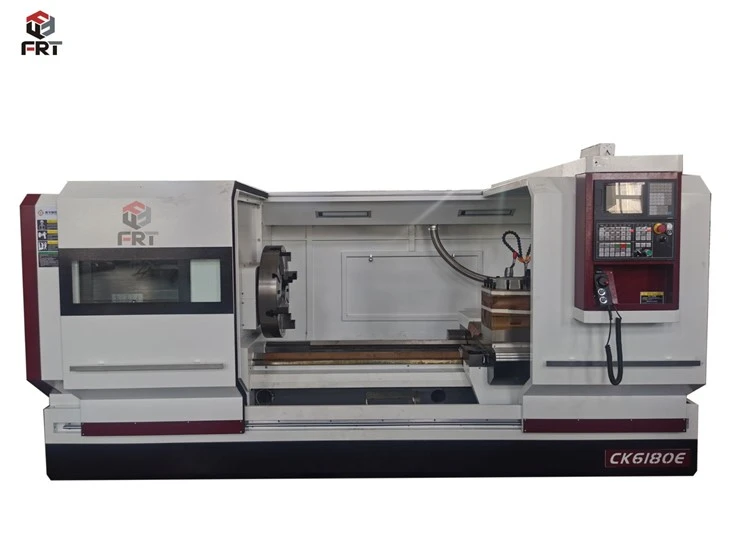

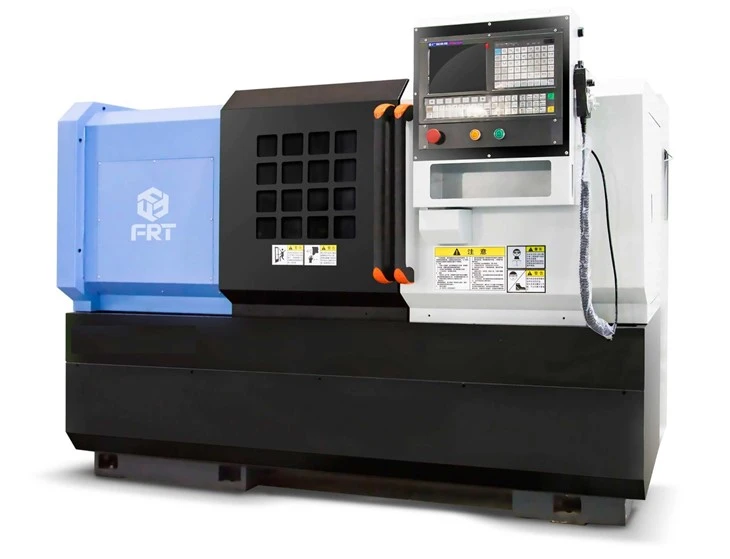

Vandret drejebænk





En vandret drejebænk, også kendt som en vandret drejebænk eller et drejecenter, er en type værktøjsmaskine, der bruges til præcisionsbearbejdning af cylindriske emner. Den primære funktion af en horisontal drejebænk er at rotere et emne om dets akse, mens det skærer eller former det ved hjælp af forskellige skæreværktøjer. Denne type drejebænk er kendetegnet ved sin vandrette orientering, hvor emnet holdes parallelt med jorden.









Seng og base:

Drejebænken har en vandret seng og bund, der giver en stabil platform til montering af forskellige komponenter.



Hovedhoved:

Hovedstammen indeholder spindlen, som holder og roterer emnet. Det kan også omfatte gear og hastighedskontroller til at justere rotationshastigheden.



tailstock:

Bagstammen understøtter den anden ende af emnet og kan flyttes for at rumme forskellige længder af emner. Den kan også have en fjerpen for yderligere støtte.



Værktøjsstøtte:

En værktøjsstøtte eller værktøjsrevolver holder de skærende værktøjer, der bruges til at forme emnet. Revolverhovedet giver mulighed for hurtige værktøjsskift.



Vogn:

Vognen er en bevægelig komponent, der holder skæreværktøjerne og kan krydses langs sengens længde for at udføre drejeoperationer.



Kontrolpanel:

Moderne vandrette drejebænke har ofte computer numerisk kontrol (CNC) systemer. Disse systemer giver mulighed for præcis kontrol af skærende værktøjer og automatiserede bearbejdningsprocesser.





Drejning:

Den primære funktion er drejning, hvor drejebænken former emnet ved at fjerne materiale fra dets ydre overflade.



Over:

Vandrette drejebænke kan bruges til vendende operationer, hvilket skaber en flad overflade på enden af ​​emnet.



Konisk drejning:

Konisk drejning involverer at skabe en konisk form på emnet, og vandrette drejebænke kan udstyres til at udføre denne funktion.



Trådning:

Drejebænke kan udstyres med gevindfunktioner til at skære gevind på cylindriske emner.



Boring:

Nogle vandrette drejebænke er udstyret med strømførende værktøj, hvilket giver dem mulighed for at udføre boreoperationer på emnet.



Automatiseret produktion:

Med CNC-funktioner kan vandrette drejebænke bruges til højpræcision og automatiseret produktion af komplekse dele, hvilket øger effektiviteten og nøjagtigheden.



Masseproduktion:

Disse drejebænke er velegnede til masseproduktion af komponenter med ensartede og præcise dimensioner.





Horisontale drejebænke bruges almindeligvis i industrier som rumfart, bilindustrien og generel bearbejdning, hvor præcisionsdrejning af cylindriske dele er påkrævet. De er alsidige maskiner, der er i stand til at håndtere en bred vifte af materialer og producere forskellige former og størrelser af

komponenter.





Ingen	Vare	CK6163	CK6180	CK61100	CK61125
1	Maksimal drejediameter på sengen (mm)	630	800	1000	1250
2	Maksimal drejediameter på palle i X-retning (mm)	350	500	660	850
3	Maksimal emnelængde (mm)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	Længde af sengehest (mm)	550	600	660	755
5	Maksimal arbejdsemnebelastning (T)	2T	3T	4T	5t-8T
6	Spindel rotationsform	Tre-trins mekanisk transmission, trinløs hastighedsregulering i gearet			Firetrins mekanisk transmission, trinløs hastighedsregulering i gearet
7	Spindelhastighedsområde (rpm)	25-800	25-800	15-600	5-400
8	Spindelendestruktur	C11 eller D11	C11 eller D11	C11 eller D11	A2-15
9	Gennemgående hul på spindel (mm)	105	105	130	130
10	Tilspidsning af den forreste ende af spindelhullet	Metrisk120,1:20	Metrisk120,1:20	Metrisk140,1:20	Metrisk140,1:20
11	Maksimal slaglængde af værktøjsholder (mm)	X:530	X:550	X:530	X:560
12	Specifikationer for rulleskruer	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	Bevægelseshastighed (mm/min)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	Positioneringsnøjagtighed (mm)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	Repositioneringsnøjagtighed (mm)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	Emnets bearbejdningsnøjagtighed	IT6-IT7	IT6-IT7	IT7	IT7
17	Arbejdsemnets overflade ruhed	Ra1,6	Ra1,6	Ra3,2	Ra3,2
18	tailstock ærmediameter (mm)	100	100	Φ100	160
19	halerørs ærmevandring (mm)	250	250	250	300
20	Specifikation af konisk hul på hale-ærmet ærme	MT6 eller MT5	MT6 eller MT5	MT6	Metrisk 80 mm 1:20
21	Skærets sektionsstørrelse (mm)	32*32	32*32	40*40 mm	45*45
22	Maskinens dimensioner (mm)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	Samlet vægt (kg)	Ca. 4200/4600/4800/5000	Ca. 4500/5000/5500/6500	Cirka 5600/6400/7500	Cirka 6000/7000/9000
