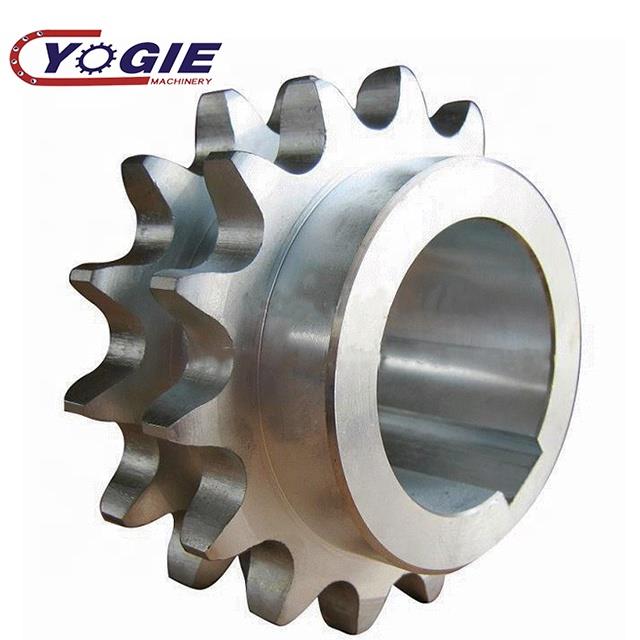

Tandhjul Indruktion
[tandhjul]: et hjul med et tandhjul af tandhjul til indgreb med en nøjagtig stigning på et kædeled eller kabel [kædehjul]: et solidt eller spak gear, og (rulle) Kæden griber ind for at overføre bevægelse.
Tandhjul anvendes i vid udstrækning i kemisk transmission, tekstilmaskiner, fødevareforarbejdning, instrumentering, petroleumsmaskiner og andre industrier.
Introduktion
Sprocket-parameterberegningsformel:
Indeksering af cirkeldiameter: d = p / sin (180 ° / z) p = stigning
Tand top cirkel (ydre diameter): D = p × (0,54 + barneseng 180 ° / z)
Almindelig tandhjulshøjde:
3/8 = 9,525 1/2 = 12,7 5/8 = 15.875 3/4 = 19.05
3 point 4 point 5 point 6 point
Indeksering af cirkeldiameter: d = p / sin (180 ° / z)
Tandcirkeldiameter: dmax = d + 1,25 p-d1
dmin = d + (1-1,6 / z) p-d1
Tand roddiameter: df = d-d1
Bemærk: kædehøjde
z tandhjul
d1 kæderulle diameter
Den enkleste algoritme er {? Minutter} = deling af cirkeldiameter divideret med {tandnummer + 2}
Tandhjulsmodel: Inkl. Ikke-standard tandhjul (tilpasset efter kundetegninger), standard tandhjul (amerikansk standard og metrisk).
Tandhjul almindeligt materiale: C45
Tandhjul, ofte anvendte forarbejdningsmetoder: slukkebehandling, overflademørkende behandling.
Generelle principper for valg af tandhjulstænder:
19 tænder eller mere
Det bruges generelt til aktive tandhjul, der kører ved mellemhøj og høj hastighed under normale driftsbetingelser.
17 tænder
Kun til små stigende aktive tandhjul.
23 tænder eller mere
Anbefales til påvirkningssituationer. Når hastighedsforholdet er lavt, kan brugen af tandhjul med stort tandantal reducere rotationen af i-leddet, trækbelastningen i kæden og belastningen på lejet.
Strukturelt design
1. Tandprofil på tandhjulet Tandhjulets profil skal sikre, at kæden kommer ind og kommer ud af nettet jævnt og energibesparende, minimerer påvirkningen og kontaktspændingen af kædeleddet under indgreb og er let at behandle.
Den almindeligt anvendte tandprofil i enden af et tandhjul består af tre segmenter af buer aa, ab, cd og et segment af lige linje bc. Tandformen behandles med standardværktøjer. Det er ikke nødvendigt at tegne endetandformen på tandhjulets arbejdstegning. Det er kun nødvendigt at indikere "tandformen er fremstillet i henhold til 3RGB1244-85" på tegningen. Se den relevante designmanual for dens dimensioner. Parameterberegningen er nævnt tidligere uden at gentage beskrivelsen!
Tandhjulstruktur
Figur 3 viser fire almindeligt anvendte tandhjulstrukturer. Tandhjul med lille diameter er generelt fremstillet som en helhed (figur 3a), tandhjul med mellemlang diameter er for det meste lavet som en ektype. Lavet til en kombineret type (figur 3d), på dette tidspunkt kan ringhjulet og hjulkernen være lavet af forskellige materialer! For eksempel C45, rustfrit stål og andre materialer.
3. Spredemateriale
Materialet i tandhjulet skal sikre, at tænderne har tilstrækkelig styrke og slidstyrke, så tandhjulets tandoverflade er generelt varmebehandlet for at opnå en vis hårdhed.
